CHLF、CHLF（T）輕型段式多級離心泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 25-50/25-50 mm
流量范圍： 0.5-28 m3/h
揚程范圍： 9-60 m
材質：304、316、316L不銹鋼
常規產品全部現貨供應，縮短了交貨期。
應用領域： 主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
產品介紹
輕型段式多級離心泵CHL，CHLK和CHLF（T）非自吸離心泵，該產品配加長軸電機采用了免修機械密封，緊湊式結構使泵尺寸很小，軸向入口和徑向出口。輕型段式多級離心泵的過流部件均采用不銹鋼材料（304或316）制成，輕型不銹鋼多級離心泵具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點，不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。采用國內水力模型優化設計而成輕型臥式多級離心泵。采用了免修機械密封。輕型段式多級離心泵的過流部件均采用不銹鋼材料（304或316）制成，具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點。
二、應用范圍:
CHL，CHLK和CHLF（T）型輕型段式離心泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
三、工作條件:
稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
最大環境溫度：+40℃
最大運作壓力：10巴
最大進口壓力受最大運作壓力限制
介質酸堿性：PH4~9
四、輸送液體：
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。
五、曲線條件：
下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。
六、電機:
輕型段式多級離心泵電機為全封閉，風冷式二極電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220-240V
3×220-240V
380-415V

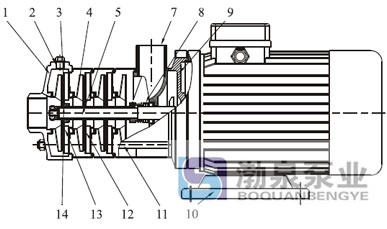

七：截面圖：
序號 | 零件名稱 | 材料 | 對照代號/AISI/ASTM |
2 | 堵頭 | 不銹鋼 | AISI304 |
3 | 軸承 | 碳化鎢 | |
4 | 葉輪 | 不銹鋼 | AISI304 |
5 | 軸 | 不銹鋼 | AISI304 |
8 | 機械密封 | | |
9 | 電機端蓋 | 鋁合金 | |
10 | 底座 | 鑄鐵 | ASTM25B |
11 | 拉桿 | 不銹鋼 | AISI304 |
12 | 導葉 | 不銹鋼 | AISI304 |
13 | 支撐導葉 | 不銹鋼 | AISI304 |
14 | 葉輪隔套 | 不銹鋼 | AISI304 |
CHLF |
1 | 進水體 | 不銹鋼 | AISI304 |
7 | 出水體 | 不銹鋼 | AISI304 |
CHLF(T) |
1 | 進水體 | 不銹鋼 | AISI304 |
7 | 出水體 | 不銹鋼 | AISI304 |
八、型號參數：
型號 | 揚程(m) | 流量(m3/h) | 電機功率(KW) | 轉速(r/min) |
CHLF(T)2-20 | 14 | 2 | 0.37 | 2900 |
CHLF(T)2-30 | 21 | 2 | 0.55 | 2900 |
CHLF(T)2-40 | 28 | 2 | 0.55 | 2900 |
CHLF(T)2-50 | 35 | 2 | 0.55 | 2900 |
CHLF(T)2-60 | 42 | 2 | 0.75 | 2900 |
CHLF(T)4-20 | 15 | 4 | 0.55 | 2900 |
CHLF(T)4-30 | 22 | 4 | 0.55 | 2900 |
CHLF(T)4-40 | 30 | 4 | 0.75 | 2900 |
CHLF(T)4-50 | 38 | 4 | 1.1 | 2900 |
CHLF(T)4-60 | 45 | 4 | 1.1 | 2900 |
CHLF(T)8-10 | 8.5 | 8 | 0.75 | 2900 |
CHLF(T)8-20 | 17 | 8 | 0.75 | 2900 |
CHLF(T)8-30 | 25.5 | 8 | 1.1 | 2900 |
CHLF(T)8-40 | 34 | 8 | 1.5 | 2900 |
CHLF(T)8-50 | 42.5 | 8 | 2.2 | 2900 |
CHLF(T)12-10 | 9.5 | 12 | 0.75 | 2900 |
CHLF(T)12-20 | 19.5 | 12 | 1.2 | 2900 |
CHLF(T)12-30 | 29.5 | 12 | 1.8 | 2900 |
CHLF(T)12-40 | 39.5 | 12 | 2.4 | 2900 |
CHLF(T)12-50 | 50 | 12 | 3 | 2900 |
CHLF(T)16-10 | 10 | 16 | 1.1 | 2900 |
CHLF(T)16-20 | 21 | 16 | 2.2 | 2900 |
CHLF(T)16-30 | 32 | 16 | 3 | 2900 |
CHLF(T)16-40 | 43 | 16 | 4 | 2900 |
CHLF(T)20-10 | 9.5 | 20 | 1.1 | 2900 |
CHLF(T)20-20 | 21 | 20 | 2.2 | 2900 |
CHLF(T)20-30 | 33 | 20 | 4 | 2900 |
CHLF(T)20-40 | 44.5 | 20 | 4.4 | 2900 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
