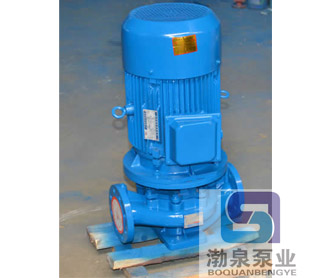

立式管道泵是離心泵(單級和多級)的一種，有立式結構和臥式結構之分，管道泵因其進出口在同一直線上和，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為立式管道泵。 結構特點：為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。 管道泵過流部件整體采用鑄鐵、201不銹鋼、304不銹鋼、316不銹鋼優質材質,用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等行業輸送有腐蝕性的液體。使用溫度－20℃~+120℃。該系列立式管道泵,臥式管道泵,熱水管道泵,多級管道泵品具有運行平穩無振動；不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。

立式管道泵運行中會出現的故障及排除方法

1、水泵不出水

　　

原因：注入水泵的水不夠，旋轉時方向不對，葉輪流道堵塞。

排除方法：再往水泵內注入，輸通葉輪流道，調正旋轉方向。

　　

2、水泵流量不足

　　

原因：水泵部分淤塞，轉數太低，總揚程高于泵額定值，葉輪損壞。

排除原因：清洗水泵及管子，更換葉輪，增加水泵軸轉數，調節出口閥。

　　

3、出口壓力不足的原因及解決方法

　　

原因：液體中有空氣，轉速太低，葉輪損壞，出口閥開過大。

排除原因：排除液體中空氣，增加泵轉數，更換葉輪，調小出口閥。

　　

4、泵消耗功率過大（電機發熱）蓋

　　

原因：機械缺陷如運轉間隙過小，電機軸彎，螺栓松動等，泵在太大的流量下工作即泵在遠低于額定揚程下工作。

排除原因：檢查機械部分及時調整處理，調正出口閥使泵在額定流量和揚程附近工作5、水泵振動。

原因：管道系統支撐不好，葉輪部分堵塞造成不平衡，產生氣蝕，液體中有空氣排除原因：檢查支撐部門，擰緊螺母，輸通葉輪使其平衡，排除空氣。

　　

6、水泵漏洞

　　

原因：機械密封損，O型圈損壞，泵體漏水。

排除方法：更換機械密封及o型圈，焊接泵體漏水處。

　　

7、出現水泵噪音過重的原因及解決方法

　　

原因：軸承過熱缺油，水泵負荷過重。

排除原因：軸承處加油，按4排除。
